Beschreibung

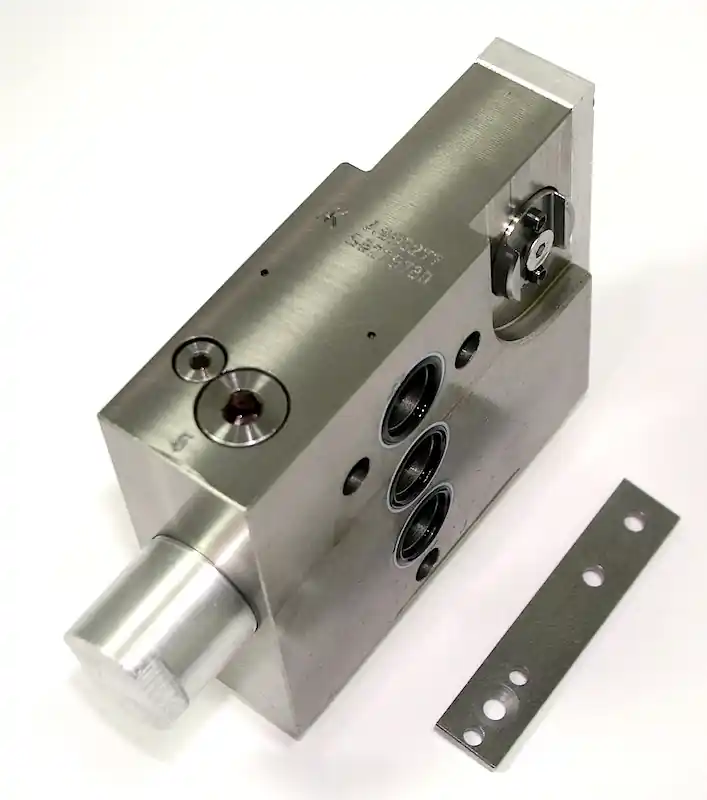

Zusatzsteuergerät zu Deutz-System „07C-TB“
- Dieses Zusatzsteuergerät ist ein 5/4-Wegeventil, welches zur Steuerung von Zylindern und Hydromotoren manuell eingesetzt wird. Es besitzt schiebergedichtete Verbraucheranschlüsse A und B. Dies bedeutet, dass eine äußerst geringe Leckage bei hohen Lasten zulässig ist. Das Gerät hat eine Rasterstellung in der Position Heben, die mit hydraulisch-automatischer Endabschaltung bestückt ist. Schaltet man über die Senkenposition weiter, wird die gerastete Position Schwimmstellung eingeschaltet, (Verbraucheranschlüsse A und B miteinander verbunden zum Rücklauf). Die Position Schwimmstellung kann sowohl bei doppeltwirkenden als auch bei einfachwirkenden Hubzylindern als gerastete Senkenstellung benutzt werden.
- Die Senkenposition B hat eine Rastung ohne hydraulische Endabschaltung. Das Zusatzsteuergerät ist von doppeltwirkend auf einfachwirkend und umgekehrt umstellbar. Dies ist auch während des Betriebes möglich. Der Bedienungshebel ist im Lieferumfang enthalten.
- Max. Betriebsdruck [bar]: 220
Max. Ruecklaufdruck [bar]: 50
Nenndurchfluss [l/min]: 60
Anzugsdrehmoment [Nm]: 30
Überdeckung: positiv
Anschlüsse [mm]: M18 x 1,5
Gewicht [kg]: 4,260
Maße: 13 cm x 22 cm x 5 cm
Betriebsmittel: Hydrauliköl nach DIN 51524
Viskosität [mm2/s]: 10…200
Betriebstempetratur [°C]: -20…+80
