Beschreibung

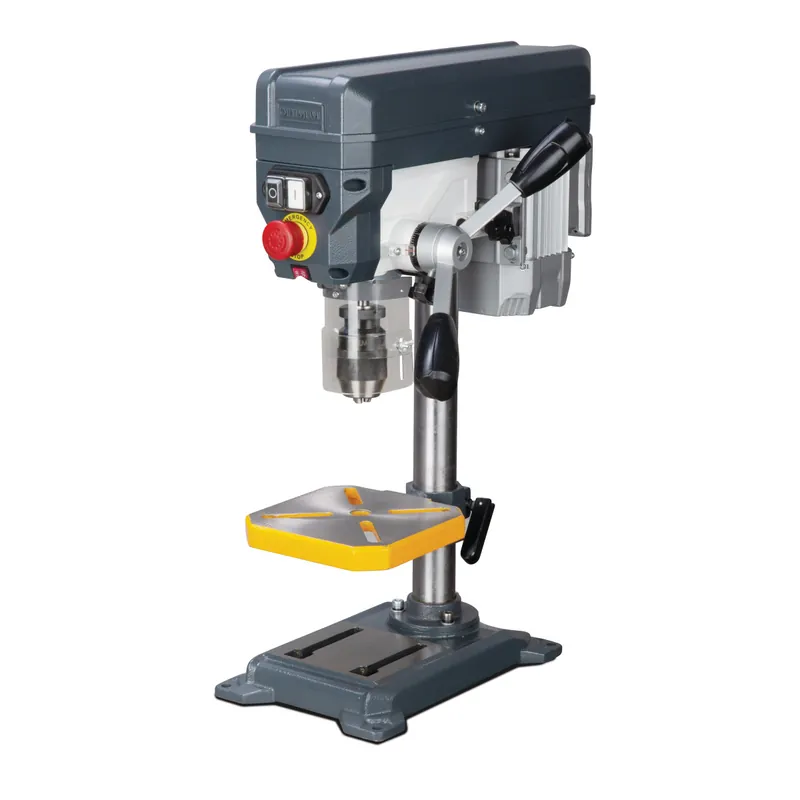

Tischbohrmaschine – Optimum
OPTIdrill – DQ 14
- Separater Not-Halt-Schlagschalter
- Messskala für Bohrtiefe
- Bohrtisch ± 45° neigbar und 360° drehbar
- Aus einem Stück gegossener Aluminium- Druckguss-Pinolenhebel mit Softgrip-Griffen
- Präzisions-Spindelbohrung
- Sicherheitselektrik in 24 V Gleichspannung
- rte Rundlaufgenauigkeit kleiner als 0,03 mm in der Bohrpinole gemessen
- Bohrspindel mit Präzisionskugellagern
- Hochwertiges Schnellspannbohrfutter
- GATES Qualitätsriemen
- Groß dimensionierte Grundplatte mit T-Nuten, rückseitig stark verrippt
Säulendurchmesser: 46 mm
Länge (Produkt) ca.: 472 mm
Breite/Tiefe (Produkt) ca.: 283 mm
Höhe (Produkt) ca.: 634 mm
Gewicht (Netto) ca.: 18,5 kg
Bohrleistung Stahl (S235JR): 13 mm
Dauerbohrleistung Stahl (S235JR): 12 mm
Bohrtisch Arbeitsfläche Länge: 170 mm
Bohrtisch Arbeitsfläche Breite: 170 mm
Bohrtisch Art der T-Nuten: diagonal
Bohrtisch T-Nuten Größe: 14 mm
Bohrtisch T-Nuten Anzahl: 2
Bohrtischdrehung: 360 °
Bohrtischneigung: ± 45 °
Traglast Bohrtisch: 8 kg
Abstand Spindel – Bohrtisch max.: 250 mm
Drehzahlbereich: 700 – 2500 min¯¹
Anzahl der Drehzahlbereiche: 5 Stufen
Leistung Antriebsmotor: 0,35 kW
Anschlussspannung: 230 V
Netzfrequenz: 50 Hz
Abstand Spindel – Maschinenfuß max.: 340 mm
Maschinenfuß Arbeitsfläche Länge: 138 mm
Maschinenfuß Arbeitsfläche Breite: 128 mm
Pinolenhub: 52 mm
Spindelaufnahme: fest/B16
Ausladung: 104 mm
