Beschreibung
Qualität überzeugt mit durchdachten Details und intelligenten Lösungen. – Die Homberg-Stahl-Schachtabdeckungen
Die modernen Leichtbau-Schachtabdeckungen sorgen für eine große Gewichtseinsparung gegenüber Schachtabdeckungen mit Betonfüllungen, wodurch sich das Öffnen der leichten Abdeckungen wird zum Kinderspiel.
Belastung
15 kN Prüfkraft (begehbar)
Eigenschaften
- Moderne Leichtbau-Schachtabdeckung
- Große Gewichtseinsparung gegenüber Schachtabdeckungen mit Betonfüllung
- Das Öffnen der leichten Abdeckungen wird zum Kinderspiel
- Da die Betonfüllung der Wanne entfällt, ist der Einbau schneller und einfacher möglich
- Für die Belegung mit Platten, Fliesen Parkett usw. steht eine freie Höhe von 24 mm zur Verfügung.
- Bei dünnen Fliesen ist der Höhenausgleich mit geeigneten Fliesenkleber (MAPEI Keralastic) und wasserfesten Bauplatten herzustellen
- Geruchs- und wasserdichte Ausführung in sehr hoher Verarbeitungsqualität
- Unauffällige Eckverbinder erleichtern den Anschluss von Fliesen und Platten usw.
Besonderheit mit Scharnier
- Die Wanne wird durch das Scharnier hochgehoben und die Kraftanstrengung wesentlich reduziert.
- Mit Fallschutzvorrichtung
Besonderheit Gasdruckfedern
- Dank Gasdruckfedern optimaler Öffnungskomfort
Öffnen mit dem Lift off System

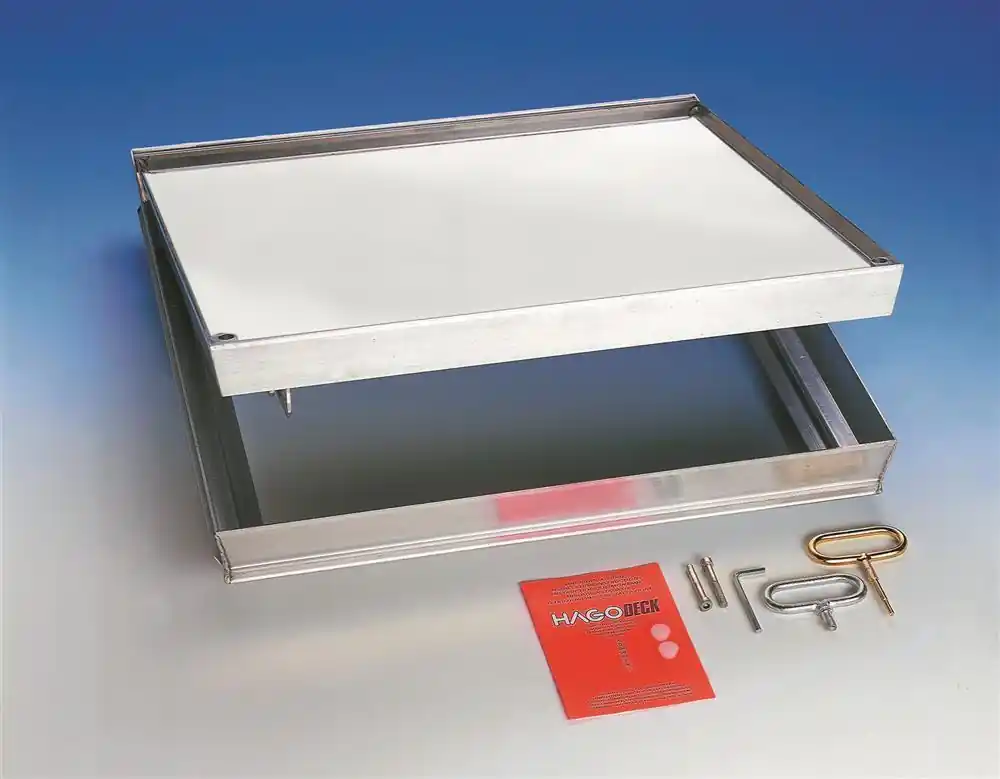

Jeder Leichtbau-Schachtabdeckung liegt eine Garnitur Aushebeschlüssel sowie eine genaue Einbauanleitung bei.
Die Vorteilsidee: Festsitzende Wannen werden mit dem „goldenen Aushebeschlüssel“ durch einfaches Eindrehen hochgeliftet.
Einbau
Der Einbau muss fachgerecht nach unserer Einbauanleitung erfolgen. Bei wasserdichten Typen ist auf der Baustelle besonders auf dichten Anschluss an der Zargenaussenseite zu achten.
Platten oder Fliesen satt (vollflächig) mit geeignetem Fliesenkleber (MAPEI Keralistic) anbinden. Bei dünnen Fliesen oder Platten zum Höhenausgleich wasserfeste Bauplatten verwenden.
Typenbezeichnung: CCA Composite comfort ALU
Beschaffenheit: Alu-Strangpressprofil mit Edelstahlverschraubung
Material: Zarge aus Alu-Strangpressprofilen. Wanne aus Alu-Strangpressprofilen verklebt mit Composite-Alu-Wabenplatte (weiß beschichtet) Edelstahlverschraubung. EPDM-Dichtung
Ausführung: mit Scharnier
Belastbarkeit (gleichmäßig verteilte Last m2): 15 kN Prüfkraft (begehbar)
Anwendungsempfehlung
Für Schächte im Gebäudeinneren, die von einer Person geöffnet werden können
Abmessungen
Lichtes Maß: 100 x 60 cm
Rahmenaussenmaß: 112 x 74 cm
Rahmenhöhe: 76,5 cm
