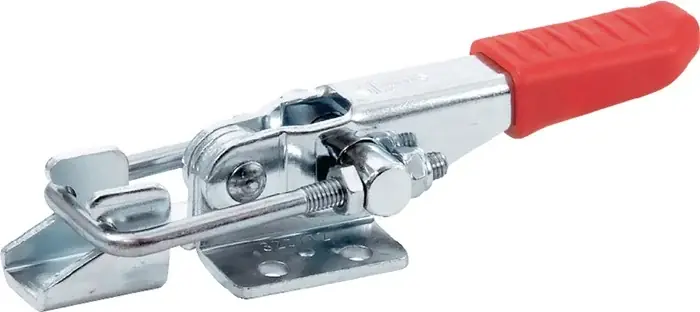

Beschreibung
- der Zugbügel kann innerhalb des Verstellweges justiert werden
- in Spannstellung stehen Zugbügel und Spannarm parallel zur Befestigungsebene des Verschluss-Spanners
Weitere technische Eigenschaften
- m4: 5 mm
- d2: 4,3 mm
- h1: 26 mm
- b4: 20 mm
- b2: 28 mm
- d1: M 4 mm
- s: 2 mm
- m2: 5 mm
- b5: 14 mm
- b3: 21 mm
- h2: 18 mm
- m1: 19 mm
- l2 min.: 11 mm
- a: 12 mm
- m3: 16 mm
- l1: 98 mm
- r: 37 mm
- b1: 26 mm
- m5: 10 mm
Pos.: 1
Ausführung: Stahl
Haltekraft FH: 1600 N
w1 Hub: 25 mm
Marke: GANTER
w2 Verstellweg: 11 mm
Größe: 160 mm
