Beschreibung

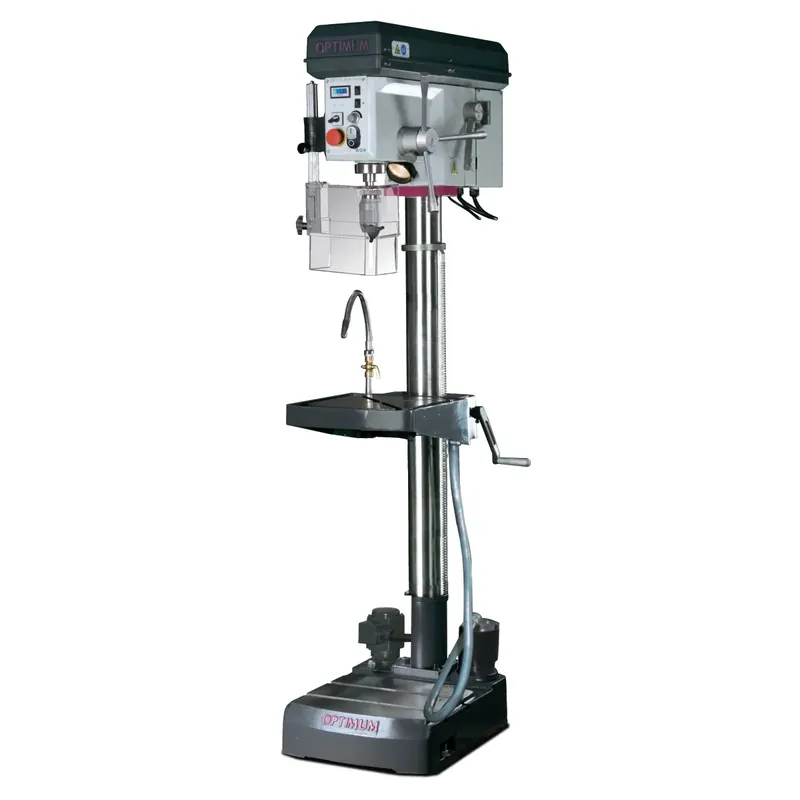

Säulenbohrmaschine – Optimum
OPTIdrill – B 28HV
- Leistungsstarker Brushless-Antrieb mit besonders ruhiger Lauf, sowie hohes Leistungsvermögen mit annähernd konstantes Drehmoment über den gesamten Drehzahlbereich
- Beste Kraftübertragung durch Aluminium-Riemenscheiben in Verbindung mit gezahntem GATES Qualitätskeilriemen
- Hohe Laufruhe dank geschliffenem Vielzahn-Mitnehmer
- Rundlaufgenauigkeit rt kleiner als 0,015 mm in der Bohrpinole gemessen
- Separater Not-Halt-Schlagschalter
- Digitale Drehzahlanzeige im Gehäuse integriert
- Hochwertiges OPTIMUM Schnellspannbohrfutter serienmäßig
- Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter für größtmöglichen Schutz des Anwenders
- Aus einem Stück gegossener, langer und ergonomischer Aluminium-Druckguss-Pinolenhebel (B 24HV mit Softgrip-Griffen)
- Messskala für Bohrtiefe
- Keilriemenabdeckung mit Sicherheitsschalter
- Keilriemenspanneinrichtung
- Rechts-/Linkslauf
- Maschinenleuchte im Bohrkopf integriert
- Präzise gearbeiteter, stabiler Bohrtisch mit diagonal verlaufenden T-Nuten, 360° drehbar und umlaufender Kühlwasserrinne
- Dickwandige Gusssäule für hohe Kraftaufnahme und Stabilität
- Massive Grundplatte, groß dimensioniert und rückseitig stark verrippt
Ab B 28HV
- Pinolenhebel aus Stahl
- Kühlmitteleinrichtung
- Spänefilter gemäß Maschinenrichtlinie
- Leichter Werkzeugwechsel durch integrierten Austreiber
B 34HV
- Pinolenhub 160 mm
- Gewindeschneidfunktion
- Digitaler Tiefenmesser
Säulendurchmesser: 92 mm
Länge (Produkt) ca.: 701 mm
Breite/Tiefe (Produkt) ca.: 474 mm
Höhe (Produkt) ca.: 1755 mm
Gewicht (Netto) ca.: 166 kg
Bohrleistung Stahl (S235JR): 28 mm
Dauerbohrleistung Stahl (S235JR): 24 mm
Bohrtisch Arbeitsfläche Länge: 340 mm
Bohrtisch Arbeitsfläche Breite: 360 mm
Bohrtisch Art der T-Nuten: diagonal
Bohrtisch T-Nuten Größe: 14 mm
Bohrtischdrehung: 360 °
Traglast Bohrtisch: 50 kg
Abstand Spindel – Bohrtisch max.: 860 mm
Drehzahlbereich: 35 – 5600 min¯¹
Anzahl der Drehzahlbereiche: 12 Stufen
Steuerung der Drehzahlregelung: elektronisch regelbar
Gesamt Anschlusswert: 1,5 kW
Anschlussspannung: 230 V
Netzfrequenz: 50 Hz
Abstand Spindel – Maschinenfuß max.: 1285 mm
Maschinenfuß Arbeitsfläche Länge: 320 mm
Maschinenfuß Arbeitsfläche Breite: 320 mm
Maschinenfuß T-Nuten Größe: 14 mm
Maschinenfuß T-Nuten Anzahl: 2
Maschinenfuß T-Nuten Abstand: 120 mm
Norm: DIN EN 55011
EMV-Klasse: C3
Pinolenhub: 105 mm
Spindelaufnahme: MK 3
Ausladung: 200 mm
Kühlmittelpumpe Leistung Antriebsmotor: 40 W
