Beschreibung
TROTEC LD6000 Frequenzanalyse-Set
Leckagedetektion und akustische Leitungsortung
Das TROTEC LD6000 Frequenzanalyse-Set setzt neue Maßstäbe in der präzisen Leckortung und Leitungstrassierung – eine hochentwickelte Komplettlösung für Industrie, Versorgungsunternehmen und Handwerk.
Warum das TROTEC LD6000 Frequenzanalyse-Set?
Mit dem LD6000 erhalten Anwender ein multifunktionales Messgerät, das akustische Leckortung, Leitungsortung, Spurengasdetektion und Langzeitmessung in einem einzigen System vereint. Dank modernster Sensortechnik, darunter ein hochempfindlicher Wasserstoffsensor und präzise Mikrofone „Made in Germany“, lassen sich selbst kleinste Leckgeräusche in Druckleitungen exakt erfassen, analysieren und lokalisieren. Die besondere Stärke des LD6000 liegt in seiner Vielseitigkeit: Von der akustischen Punktortung über die Trassierung von Metall- und Kunststoffleitungen bis hin zur Spurengas-Lecksuche mit Wasserstoff bietet das Gerät für nahezu jede Anforderung im Rohrnetz oder in Industrieanlagen die passende Methode. Das farbige Grafikdisplay mit Touch-Funktion erlaubt eine intuitive Bedienung, unterstützt durch individualisierbare Filter, Voreinstellungen für typische Einsatzfälle und den weltweit einzigartigen Smart-Modus zur schnellen Ortung potentieller Leckstellen.
Weitere Vorteile sind die robuste Bauweise mit Schutzart IP54, die interne Speicherfunktion für Messreihen und Logging-Protokolle, sowie eine lange Betriebsdauer von bis zu 40 Stunden. Mit umfangreichem Zubehör – vom Bodenschall- bis zum Kontaktmikrofon – ist das LD6000 für nahezu jedes Szenario optimal ausgerüstet und bietet ein besonders wirtschaftliches Prüfverfahren, etwa zur Dichtheitsprüfung von Tanks, Ventilen, Pumpengehäusen oder Schweißnähten.
Anwendungsgebiete
- Versorgungsunternehmen: Spurengas-Leckortung in Trinkwassernetzen, Wasserverlustanalysen, Trassenortung
- Industrie: Dichtheitsprüfung an Druckleitungen, Tanks, Kesseln, Pumpen, Schweißnähten und Ventilen
- Handwerk & Gebäudetechnik: Leckortung und Prüfung von Hausinstallationen und Rohrverbindungen
- Rohr- und Leitungsbau: Akustische Punktortung, Leitungsortung auch bei Kunststoffleitungen
- Facility Management & Wartung: Langzeitüberwachung von Rohrleitungen, präventive Schadensanalyse
Weitere Eigenschaften
- Akustische und Spurengas-Lecksuche mit nur einem Gerät
- Hochauflösendes Color-Grafikdisplay mit Touchscreen-Funktion
- Weltweit einzigartig in dieser Geräteklasse: Innovative Smart-Funktion zur noch schnelleren Punkt-Leckortung (Patentschutz)
- Viele typische Einsatzfälle für den Schnellzugriff bereits vorprogrammiert
- Sämtliche Filter und Parameter sind frei konfigurierbar
- Leitungsortungsmodus
- Erfüllt die Anforderungen zum Gehörschutz nach BGV B3 (früher VBG 121) bei Verwendung mit Original-Kopfhörer
- Hochempfindliche, robuste Präzisionsmikrofone aus deutscher Qualitätsfertigung
Länge ohne Verpackung [mm]: 210 mm
Länge mit Verpackung [mm]: 400 mm
Breite ohne Verpackung [mm]: 160 mm
Breite mit Verpackung [mm]: 255 mm
Höhe ohne Verpackung [mm]: 60 mm
Höhe mit Verpackung [mm]: 156 mm
Gewicht ohne Verpackung [kg]: 1,05 kg
Gewicht inklusive Verpackung [kg]: 5,5 kg
Datenspeicher: interner Flash-Speicher für bis zu 20 Messreihen und als Zwischenspeicher zur Aufzeichnung von Langzeitmessungen à 5, 15, 30 und 60 min.
Speichertyp: interner Flash
Ausgangsimpedanz [Ω] max.: 10
Eingangsimpedanz [Ω]: 1
Betrieb – max. Temperatur [°C]: 55
Betrieb – min. Temperatur [°C]: -5
Verstärkung [dB]: 120
Funktionen und Ausstattung
– akustische Leckortung (Hörschall) mittels F + L -Analysefunktion
– akustische Leckortung (Hörschall) mittels Smart-Analysefunktion
– akustische Langzeitmessung (Hörschall, Loggingfunktion)
– akustische Leitungsortung per Schallortung
– akustische Pulswellenmessung
– automatische Einstellung der Filterfrequenzen
– automatische Einstellung der Sensorempfindlichkeit
– gemittelter Pegel
– Steuerung per Drehregler
– Steuerung per Tasten
– Steuerung per Touch-Funktion
– Hochpassfilter einstellbar
– Tiefpassfilter einstellbar
– Minimalpegel-Anzeige
– Präferenzspeicher für manuelle Filtereinstellungen
– Schallpegel-Übersteuerungsschutz
– Spurengasdetektion mit konzentrationsabhängigem akustischem Signal
– Spurengasdetektion mit konzentrationsabhängigem optischem Signal
– Spurengas-Leckortung
– bis zu 256 frei wählbare Filter
Gerätesteuerung
– Drehknöpfe
– Folientastatur
Schnittstellen
– 6,3 mm Klinkenstecker (Kopfhörer)
– Bajonett (Mikrofon)
– Bajonett (Sensor)
externe Sensorik
– Schall [Digits]
Betriebsdauer
– bis zu 14 h im Dauerbetrieb
– bis zu 40 h bei normaler Nutzung
Gehäuseausführung
– Kunststoff/Metall
IP-Schutzart
IP Schutzart: IP54
Schutz gegen Berührung: vollständiger Schutz gegen Berührung
Schutz gegen Wasser: Schutz gegen allseitiges Spritzwasser
Schutz gegen Fremdkörper: Geschützt gegen Staub in schädigender Menge

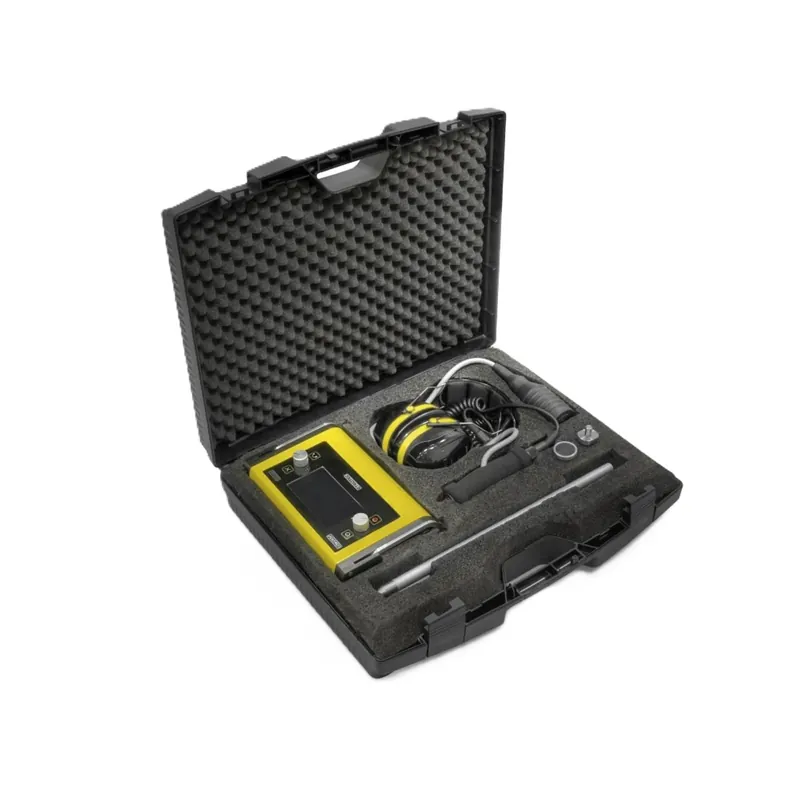

Lieferumfang
1x TROTEC LD6000
1x Taststabverlängerung mit Spitze für Universalmikrofon
1x PC-Verbindungskabel (USB-Sonderlösung)
1x Tragegurt für Messgerät
1x schallgeschützter Kopfhörer
1x Transportkoffer
1x Dreifußadapter für Universalmikrofon
1x Universalmikrofon
