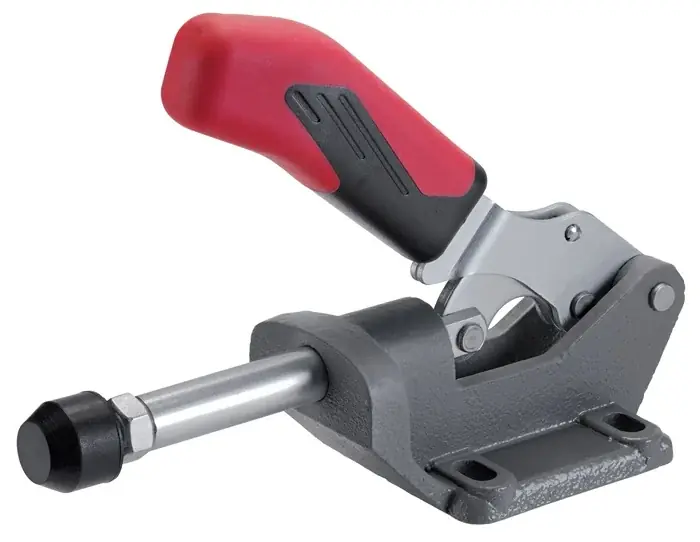

Beschreibung
- schwer
- Druck- und Zugspanner
- mit langer Schubstangenführung
- Grundkörper aus Temperguss, lackiert
- Hebelteile und Schubstange aus Vergütungsstahl, verzinkt und passiviert
- Niete aus nicht rostendem Stahl, die bei Größe 3 in einsatzgehärteten Lagerbuchsen laufen
- Lagerstellen gefettet
- Handgriff aus rotem, ölbeständigem Kunststoff
- bei Größe 3 und 5: ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente
- komplett mit vergüteter, verzinkter Andrückschraube
Weitere technische Eigenschaften
- P: 121 mm
- Gesamthöhe: 134 mm
- K: 45 mm
- C: 41 mm
- D: 8,5 mm
- F1: 10kN
- L1: 174 mm
- F2: 10kN
- B min.: 58 mm
- Bohrungs-Ø: 8,5 mm
- B max.: 98 mm
- H: 38 mm
- N: 71 mm
- Eigenschaft: schwer, Druck-/Zugspanner
- E: 50 mm
- M min.: 41 mm
- A: 16 mm
- M max.: 50 mm
- H1: 137,5 mm
- Gesamtlänge: 172 mm
Größe: 5
Andrückschraube: M12 x 50
Hub: 40 mm
Marke: AMF
Spannhöhe: 38 mm
Haltekraft F1: 10 kN
Höhe gespannt: 137,5 mm
Länge gespannt: 174 mm
Haltekraft F2: 10 kN
