Beschreibung

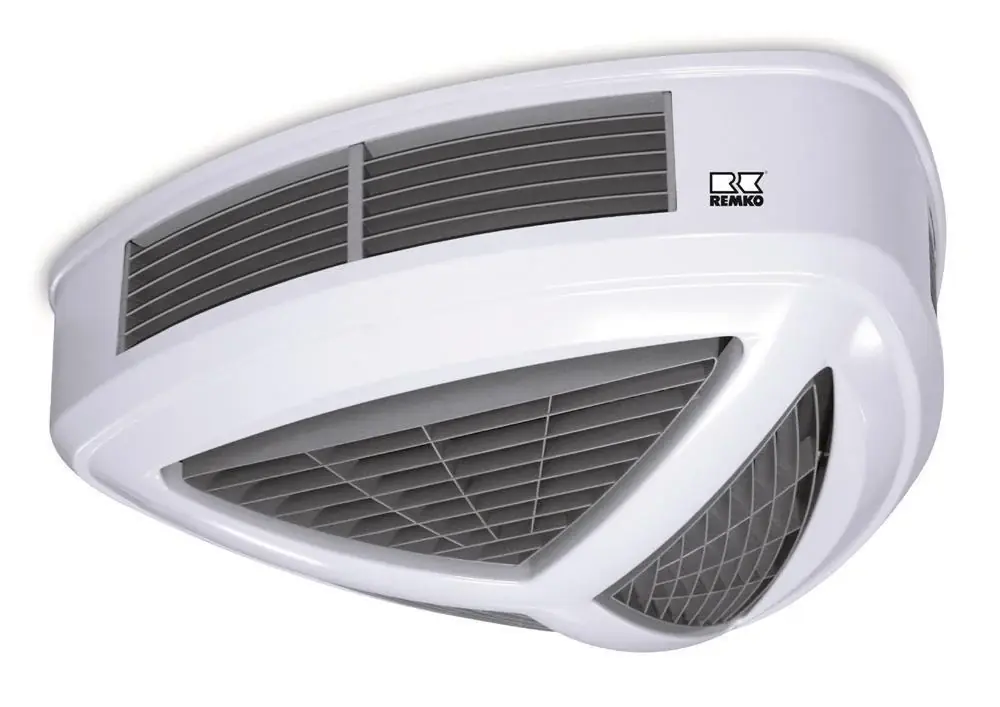

REMKO PWL 202 H
1687202
Deckenluftgerät zur Beheizung von hohen und niedrigen Räumen im Umluftbetrieb.
Das Gerät wurde so konzipiert, dass alle notwendigen Medienanschlüsse nicht sichtbar im Zwischendeckenbereich installiert werden können. Hohe Servicefreundlichkeit und einfache unkomplizierte Montage kennzeichnen das Gerät. Das Deckenluftgerät PWL besteht aus einem hochwertig designten Kunststoffgehäuse (Farbton ähnlich RAL 9010). Das Kunststoffgehäuse entspricht der Brandklasse V-0, das Material ist im Brandfall selbstverlöschend. Die Innere tragende Konstruktion ist aus verzinktem Stahlblech das Kunststoffgehäuse kann mit Hilfe der Schnellverschlüsse komplett von der tragenden Konstruktion abgenommen werden. Ein integriertes Sicherungsband verhindert das Herunterfallen der Haube.
Der Wärmetauscher ist als Kupfer Aluminium Rundheizbatterie ausgebildet. Mechanisch aufgeschweißte Kupferrohre mit aufgezogenen profilierten Aluminiumlamellen sorgen für eine optimale Wärmeübergabe. Die Anschlüsse 1“mit Rohrinnengewinde sind im nicht sichtbaren Bereich angeordnet. Vorlauftemperatur max. 90°C Betriebsdruck bis max. 16 bar.
Der Axial-Ventilator wird durch einen 2-stufigen wartungsarmen Außenlüftermotor angetrieben (Isolierklasse F). Der Motorschutz erfolgt über Thermokontakte. Das Hochleistungs-Sichelflügelrad gewährleistet zusammen mit der Einströmdüse einen geräuscharmen Betrieb für beide Drehrichtungen. Zur Ableitung des anstehenden Kondensats bei Kühlbetrieb kann eine Automatikkondensatpumpe bei den Deckenluftgerät PWL – H (nur Heizen) problemlos nachgerüstet werden. Individuell einstellbare Lammellen im oberen und im unteren Gerätebereich ermöglichen eine optimale Luftverteilung.
Die Geräte entsprechen den einschlägigen EU-Bestimmungen und sind gemäß den geltenden Richtlinien CE-gekennzeichnet.
Technische Daten
Fabrikat REMKO
Typ PWL 202-H
Leistungsangaben Stufe II/I
Luftvolumenstrom je Stufe [m³/h] 2900/2400
Nennheizleistung 2) [kW] 16,7/14,9
Luftaufwärmung von 20°C auf [°C] 37/38
Heizmittel PWW [°C] 70/50
Betriebsgrenzen [°C] +10 bis +35
Schallleistungspegel 3) [dB(A)] 61/53
Spannungsversorgung [V/~/Hz] 400/3/50
Motordrehzahl [1/min] 920/750
Schutzart IP 54
Elektr. Nennleistungsaufnahme [kW] 0,28/0,18
Elektr. Nennstromaufnahme [A] 0,67/0,37
Betriebsmedium Wasser, max. 35% Glykol
Betriebesgrenzen Medium [°C] +4 bis +90
Betriebsdruck, max., Medium [kPa] 1600
Mediumanschlüsse 1 “
Abmessungen (H/B/T) [mm] 485/1084/1073
Gewicht [kg] 35,0
Serienfarbton ähnlich RAL 9010
2) Lufteintritt 15°C, Mediumtemperaturen 70/50 °C, 0% Glykolkonzentration
3) Abstand 1m nach DIN 45635-01-KL 3
