Beschreibung
Die clevere Universallösung zur technischen Videoendoskopie

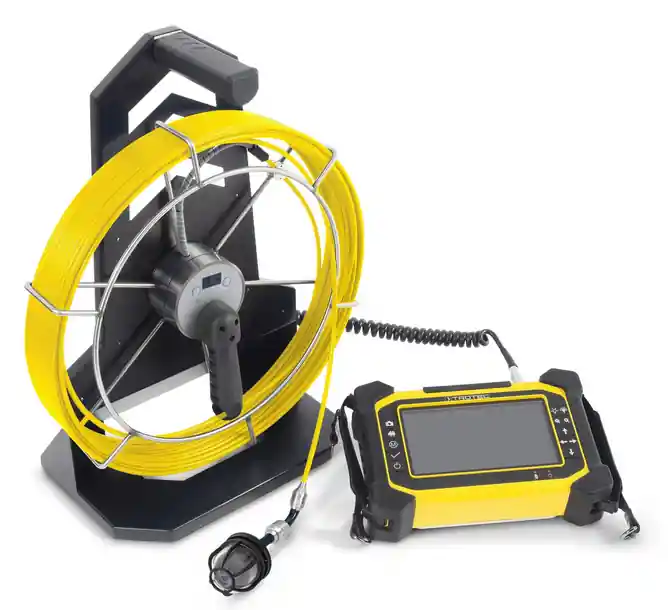

Das Inspektionssystem VSP3041
Bestellfertig konfiguriertes Kabeltrommelkamera-Set VSP3041, bestehend aus folgenden Systemkomponenten
- Steuereinheit VSP-Control mit Lichtschutzblende im Transportkoffer
- 30m Schubkabeltrommel VSP-R30
- Kamerakopf VSP-H41M
Mit diesem Set verfügen Sie über eine optimale Schubkabelkamera, deren Einsatzmöglichkeiten Sie bei Bedarf kostengünstig durch zusätzliche VSP-Komponenten erweitern können.
Ein System – unzählige Möglichkeiten
Stellen Sie sich einfach die optimale Konfiguration für Ihren Einsatzzweck zusammen und erweitern das System bei Bedarf mit zusätzlichen Komponenten.
Ob Inspektion von Industrieanlagen, Abgas- und Luftleitungen, Hausanschlüssen, Lüftungssystemen oder Abwasserrohren – das modulare VSP-Inspektionssystem bietet Ihnen flexible Einsatzmöglichkeiten.
Nutzen Sie das VSP-System zum Beispiel als Rohrkamera mit langem Schubkabel zur visuellen Kontrolle von Abwasser- oder Lüftungskanälen und Schornsteinen, als Endoskop mit flexibler Sonde bei der Innenbesichtigung schwer zugänglicher Hohlräume oder als Boreskop mit starrer Sonde und Dualsicht für Sichtprüfungen in Maschinen und Anlagen.
Verschmutzungen, Beschädigungen oder Defekte lassen sich schnell feststellen und per Foto oder Video auf SD-Karte dokumentieren.
Mit VSP kombinieren Sie immer richtig
Kernstück des VSP-System ist die Monitor-Steuereinheit VSP-Control. Dieses bildgebende Steuergerät kann per Einrast-Arretierung sicher an der Schubkabeltrommel befestigt und per Multistecker-Buchse mit dem angeschlossenen Kamerakopf verbunden werden.
Der besondere Vorteil des VSP-Systems ist, dass Sie die Monitor-Steuereinheit VSP-Control nicht nur mit verschiedenen Schubkabeltrommeln und Kameraköpfen kombinieren können, sondern auch mit unterschiedlichen Endoskopen und Boreskopen zur Videoinspektion. Alles mit nur einem System und einer einheitlichen Bedienlogik.
Vorteile für die Praxis
- Entwicklung, Design, Fertigung: 100% Trotec
- Optimale Universallösung für viele VT-Anwendungen (Visual Testing)
- Modulares System – flexibel kombinier- und erweiterbar
- Robuste Steuereinheit mit Color-Display und extrem leistungsstarkem Lithium-Polymer-Akku – universell verwendbar mit allen VSP-Systemkomponenten
- Lichtstarke, bogengängige Kameraköpfe – dreh- und schwenkbar oder extra schmal und wasserdicht nach IP67
- Erweiterbar mit verschiedenen Video-Endoskopen und -Boreskopen
Gesamtgewicht: ca. 10 kg
Steuereinheit VSP-Control
Abmessungen (LxBxH): 257x171x64 mm
Gewicht: 1,74 kg
Stromversorgung: 11,1 V Lithium-Polymer-Akkupack (7000 mAh, Ladedauer 8h) oder Netzteil
Display
Typ/Größe: Color-LCD / 7 Zoll
Auflösung: 800 x 480 Pixel (Wide VGA)
Helligkeit: 600 cd/m2
Dateiformate
Foto: JPG (1024 x 768)
Video: AVI (640×480 [4:3] oder 800 x 480 [16:9])
Funktionen
– Dreh-/Schwenk-Sondenkopfsteuerung
– Foto-/Videoerstellung
– Displayhelligkeit
– Zoom
– Systemeinstellungen
– Speicherverwaltung
Schnittstellen
– USB
– SD-Kartensteckplatz
– Multistecker-Buchse für Schubkabelkamera
– Boreskop und Videoskop
Gehäuseausführung
– ABS mit Schutzart IP64
– gummiertes Bedientastenfeld
– seitliche Gummiprotektoren
– Handschlaufen
– ausklappbarer Stellfuß
– integrierte Batterikapazitätsanzeige
Schubkabeltrommel VSP-R30
Typ: glasfaserverstärkt
Dimensionen: Länge: 30m Ø5,4 mm
90°-Bogengängikeit: Leitungen ≥135 mm
Schutzart: IP67 (Kamerakopf-Anschluss)
Abmessungen (LxBxH): 515 x 405 x 200 mm
Gewicht: 6,5 kg
Ausführung
– Metallgehäuse mit Tragegriff und Ein-/Ausspulhilfe
– stehend wie liegend verwendbar
– rückseitige Einhängevorrichtung zur Befestigung der Steuereinheit VSP-Control
– digitaler Meterzähler
– integriertes Spiralkabel mit Multistecker für VSP-Control
Kamerakopf VSP-H41M
Durchmesser: Ø41 mm
Länge: 60 mm
Auflösung: 300000 Pixel
Fokus: Manuell
Beleuchtung: 12 LEDs
Tiefenschärfe: 15 mm bis ∞
Sichtfeld: >75°
Schwenkradius: 180°
Rotation: 360°
Wasserdichtigkeit: bis 1 m
Schutzart: IP67
Material: Edelstahlsonde mit Kunststoffkuppel
Mitgeliefertes Zubehör: 5 Ersatz-Kunststoffkuppeln
Lieferumfang
1x Steuereinheit VSP-Control
1x Lichtschutzblende (Für Steuereinheit)
1x Akku-Ladegerät (Für Steuereinheit)
1x USB-Kabel (Für Steuereinheit)
1x Transportkoffer (Für Steuereinheit)
1x SD-Karte (Für Steuereinheit)
1x Schubkabeltrommel VSP-R30
1x Kamerakopf VSP-H41M
5x Ersatz-Kunststoffkuppel (Für Kamerakopf)
